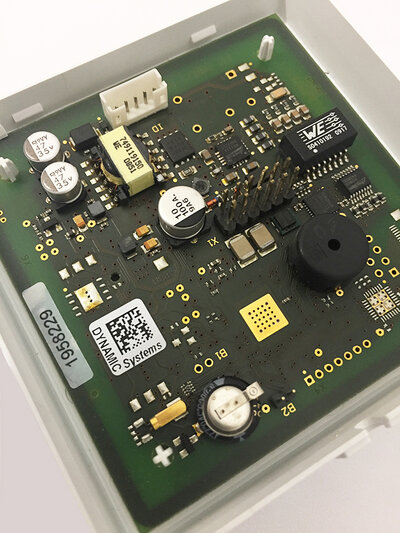

Leiterplattenkennzeichnung

Leiterplatten werden im Produktionsverlauf und Produktlebenszyklus unterschiedlichsten Prozessen unterzogen und die Kennzeichnung einer Leiterplatte kann in verschiedenen Phasen innerhalb dieser Prozesskette erfolgen. Damit ist auch das Spektrum an Möglichkeiten und Anforderungen an die Leiterplattenkennzeichnung sehr groß.

Findet die Kennzeichnung der Leiterplatte frühzeitig in der Produktionskette statt, ist meist ein besonders hochwertiges Etikett (z.B. Polyimid oder Acrylat-Folie) erforderlich, damit auch den besonders beanspruchenden Reinigugungs- und Lötvorgängen standgehalten werden kann. Denn hier sind aggressive Chemikalien im Einsatz und es wirken hohe Temperaturen auf die Leiterplatte ein. Zudem muss ein hohes Maß an mechanischer Stabilität erfüllt werden. Hier werden besondre Anforderungen sowohl an ddas Etikettenmaterial selbst (gegossene Folien sind aufgrund der hohen Dimensionsstabilität bevorzugt), den dne Kleber (Wärmestandfestigkeit) als auch an die Oberfläche / Bedruckung (mechanisch und thermisch) gestellt.

Darüber hinaus findet die Kennzeichnung bzw. das Aufbringen der Label meist automatisiert statt. So muss das Etikett einwandfrei spendbar sein, ergo sich leicht vom Trägermaterial lösen lassen, aber gleichzeitig auch gut, schnell und thermisch stabil auf die Leiterplatte verkleben. Dies ist ein Spagat, der im Verbundaufbau Lintermaterial - Kleber - Etikettenmaterial eine exakte Abstimmung erfordert.

Findet die Kennzeichnung der Leiterplatte erst nach der Bestückung und den Lötvorgängen statt, ist meist ein einfache sPET-Material mit einem Standardkleber ausreichend.

Eine gute Kennzeichnung der Leiterplatte ist den gesamten Produktionsprozess hindurch erfordelrich. Angefangen vom Einlesen der Produkte in Bezug auf den Fertigungsprozess, über das spätere Verbauen in übergeordneten Baugruppen, zur allgemeinen Qualitätssicherung bis hin zur generellen Rückverfolgarbekti der Leiterplatte im Lebenszyklus.

Weitere Informationen erhalten Sie auf folgenden Produktseiten:
• Applikator - Hover Davis Label Feeder

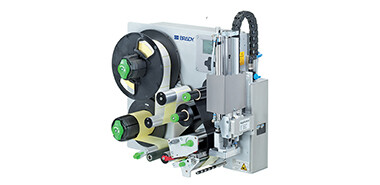

• Applikator - Brady BSP61

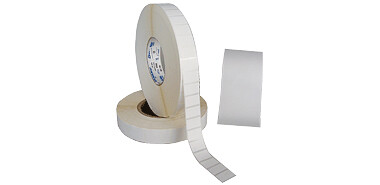

• Etikett - Acrylat

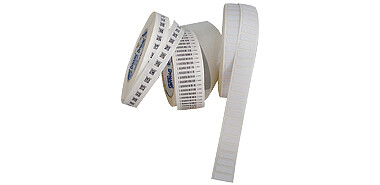

• Etikett - Polyimid

Für eine ausführliche und undividuelle Beratung stehen wir Ihnen selbstverständlich auch gerne persönlich zur Verfügung.
